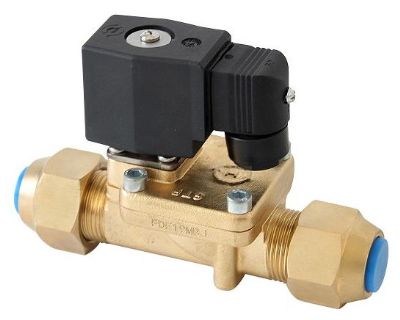

FDF-MB系列制冷剂电磁阀

更新时间:FDF-MB系列制冷剂电磁阀

已被浏览:

详细介绍

概述

FDF型电磁阀用于氟化物液体管路、吸气管路、热蒸汽管路,能广泛适用于冷藏、冷冻、空调装置。

特点

           电磁阀可分为直动式和先导式(伺服式)结构。

           可提供常闭型(NC)和常开型(NO)。

           有多种交流电压和直流电压线圈供选择。

            适用于HCFC、HFC制冷剂和相容的润滑油(R717除外)。

           先导式(主阀口≥5mm)工作压差范围:           直动式(阀口≤3mm)工作压差范围:

            交流:0.05-21bar                              交流:0-21bar

            直流:0.05-17bar                              直流:0-17bar

           最高工作压力:30bar。

           使用工质温度为:-25℃~105℃。

           FDF25M以上电磁阀也可提供法兰安装型式。

           可提供UL/CUL认证。

工作原理

FDF-B、FDF-Z型系列为直接动作式电磁阀。

  常闭型(NC)电磁阀工作原理:当线圈通电后,线圈产生磁场,阀芯被磁场力吸起,阀打开。当线圈断电时,

磁场消失,阀芯在自重和复位弹簧力的作用下降下,阀关闭。

FDF-M型系列为伺服式电磁阀。

  常闭型(NC)工作原理:当线圈通电时,产生磁场吸起导阀的阀芯,打开导阀阀门,导阀相通,在阀的主阀膜

片上下形成压差,推动主阀被打开。当主阀开启后,由于介质流体流动,主阀的膜片将保持打开。当线圈断电时,

阀芯由于自重和弹簧力的作用关闭导阀,介质通过节流孔进入膜片上部,膜片上下的压力平衡,从而主阀膜片下

降,关闭主阀。

 常开型(NO)电磁阀工作原理:与常闭型相反。

型号与参数Technical data

型号

Model

连接尺寸

Connection size

连接方式

Form of connect

开阀压差(bar)

Opening diff pressure

流量(水)

Flow rate Kv(m3/h)

 工作介质

Available

medium

介质温度℃

Temperature of media

电源种类

Rated power

外型尺寸

Dimensions (mm)

常闭(NC)

常开(NO)

In

mm

AC

DC

FDF3BJ

1/4

6

焊接

ODF

常闭

交流:0.05-21

直流:0.05—17





常开

交流:0.05-18

 直流:0.05—15



0.27

CFC

HCFC

HFC

空气

清洁水

及粘度≤4°E机油

-25—105

24

36

110

220

12

24

110

220

117

31

76




5/16

8

3/8

10

FDF6MJ

5/16

8

0.4

127

45

88

127

45

93

FDF8MJ

3/8

10

0.8

1/2

12

0.8

FDF10MJ

1/2

12

1.9

151

45

86

151

45

91

5/8

16

1.9

FDF13MJ

5/8

16

3.0

174

52

98

174

52

115

3/4

19

3.0

7/8

22

3.0

FDF16M1

3/4

19

4.5

190

58

98

190

58

115

FDF19M1

7/8

22

4.5

FDF19M2

7/8

22

5.0

230

72

108

230

72

125

FDF19M3

11/8

35

6.0

250

72

108

250

72

125

FDF19M4

9/8

28

6.0

FDF25MJ

9/8

28

9.8

236

72

116

236

72

133

11/8

35

9.8

FDF32MJ

11/8

35

15

281

86

130

281

86

147

13/8

42

15

FDF40M

13/8

42

常闭

交流:0.3-21

直流:0.3—17



常开

交流:0.3-18

直流:0.3—15



25



322

126

158

322

126

171

17/8

54

FDF25MA


33



法兰

Flange



常闭

交流:0.05-21

 直流:0.05—17





常开

交流:0.05-18

 直流:0.05—15



9.8

152

112

165

152

112

182

FDF25MF


33

9.8

162

86

175

162

86

192

FDF32MA


38.8

15

162

112

175

162

112

192

FDF32MF


38.8

15

156

86

178

156

86

195

FDF3B


6

螺纹

SAE



0.27

60

31

76




FDF6MB


8

0.4

85

45

85

85

45

90

FDF8MB


10

0.4

FDF10MBJ


12

0.8

87

45

85

87

45

90

FDF13MBJ


16

1.9

107

52

98

107

52

115

FDF16MBJ


19

4.5

128

72

108

128

72

125

FDF19MBJ


22

6

128

72

108

128

72

125

FDF2Z

ODM5/8


直角焊接

Right-angle welding

交流:0-25



0.16

63.5

30

132




FDF3Z

ODM5/8


0.27

63.5

30

85




l           注:型号后面带“E”表示手动杆,带“F”表示方法兰,带“A”表示腰法兰,带“J”表示改进型,带“B”表示螺纹连接,带“K”为常开电磁阀,带“Z”表示直角。

l           注:如需其它工作特性和规格产品,请与本公司接洽联系。

l           Kv值为阀通过ρ=1000kg/m3, 前后1bar的压降时的水流量。

l           Note:If there is “E”after model,it indicates hand lever; if “F”,it indeicates flange; if “A”,it indeicates waist flange;if “J”,it indeicates the improved type;if “B”,it indeicates the form of thread connection;if “K”,it indicates normally open;if “Z”,it indicates right angle.

l           Note:If you have special requirement,please contact us.

The Kv value is the water flow in m3/h at a pressure drop across valve of 1 bar,ρ=1000kg/ m3.

l           液体和吸气名义制冷量为:                               热气名义制冷量工况条件为:

蒸发温度            te=-10℃                            冷凝温度           tc=+40℃         液体制冷剂过冷度   Δtsub=4K

阀前液体温度        t1=+25℃                           经过阀门压力降      ΔP=0.8bar

经过电磁阀压力降    ΔP=0.15bar                         热蒸汽温度          th=+65℃

Rated liquid and suction vapour capacity is based on evaporating temperature te=-10℃,liquid temperature ahead of valve t1=+25℃,and pressure drop in valve △P=0.15 bar.

Rated hot gas capacity is based on condensing temperature tc=+40℃,pressure drop across valveΔP=0.8bar,hot gas temperature th=+65℃,and subcooling of refrigerant Δtsub=4K
