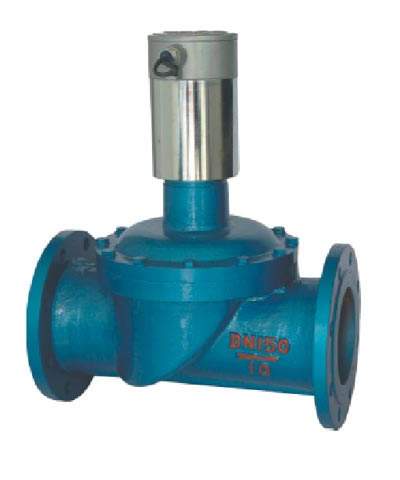

ZCM煤气电磁阀

更新时间:ZCM煤气电磁阀

已被浏览:

详细介绍

一、煤气电磁阀用途:
ZCM煤气电磁阀是适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路做二位式通断功换,进行温度自动控制的执行机构。它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。

二、煤气电磁阀型号规格:

三、煤气电磁阀技术参数:

产品结构:直动式(口径100以上,二次开阀)
工作介质:煤气、液化石油气、天然气等无腐蚀性气液体
介质温度:60
工作压差:0~0.04MPa
电源电压:AC220VA其规格可作特殊订货
使用寿命:按JB/T7352-94
泄 漏 量:按JB/T7352-94
额定流量系数:按JB/T7352-94·F规定

四、煤气电磁阀安装尺寸:

公称通径DN

内螺纹连接

法兰连接

外形尺寸

内螺纹

外形尺寸


H

L

G

H

L

D

D1

D2

b

f

n-d

15

148

92

1/2









20

148

92

3/4









25

148

110

1









32

182

120

11/4









40

182

140

11/2









50

192

162

2









65




324

250

185

145

118

20

3

4 -Ф18

80




335

270

200

160

132

20

3

8 -Ф18

100




475

320

220

180

156

22

3

8 -Ф18

125




516

360

250

210

184

22

3

8 -Ф18

150




540

400

285

240

211

24

3

8 –Ф22

200




540

600

340

295

266

24

3

8 –Ф22

250




610

750

395

350

319

26

3

12–Ф22

300




640

850

445

400

370

26

4

12–Ф22
