更新时间：国标立式法兰止回阀 H42H、H42Y
已被浏览：次

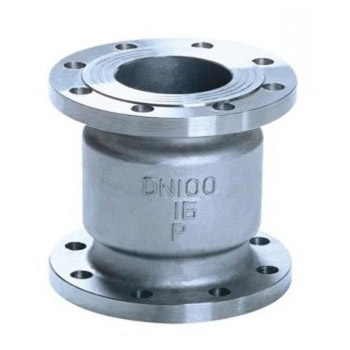

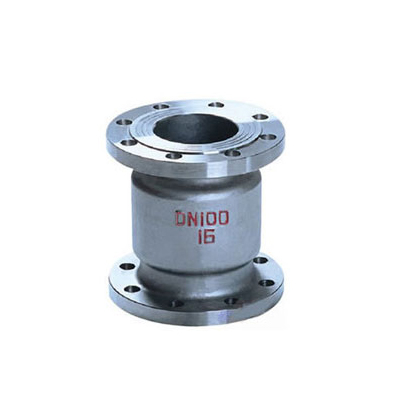

H42H、H42Y型立式止回阀系列产品是一种立式法兰止回阀，采用弹簧支撑阀芯，故采用立式安装或卧式装均可。该止回阀广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
【产品特点】
1、阀瓣行程短，灵敏性高，大大减少了阀瓣关闭所需时间，有效降低了止回阀的水锤压力
2、密封面采用合金钢或硬质合金，密封副材料配对合理，使用寿命长.
法兰立式止回阀外形尺寸(mm)
| 公称压力 | 公称通径 DN | 尺寸 | ||||||
| L | D | D1 | D2 | b | Z-Φ | |||
| 系列1 | 系列2 | |||||||
1.6MPa 2.5MPa 4.0MPa | 15 | 85 | 85 | 95 | 65 | 45 | 16 | 4-Φ14 |
| 20 | 95 | 95 | 105 | 75 | 55 | 16 | 4-Φ14 | |
| 25 | 100 | 105 | 115 | 85 | 65 | 16 | 4-Φ14 | |
| 32 | 105 | 150 | 135 | 100 | 78 | 16 | 4-Φ14 | |
| 40 | 115 | 160 | 145 | 110 | 88 | 18 | 4-Φ14 | |
| 50 | 125 | 170 | 160 | 125 | 100 | 20 | 4-Φ14 | |
| 65 | 145 | 180 | 180 | 145 | 120 | 22 | 8-Φ18 | |
| 80 | 155 | 200 | 195 | 160 | 135 | 22 | 8-Φ18 | |
| 100 | 210 | 210 | 230 | 190 | 160 | 24 | 8-Φ23 | |
| 125 | 275 | 275 | 275 | 220 | 188 | 28 | 8-Φ25 | |
| 150 | 225 | 300 | 300 | 250 | 218 | 30 | 8-Φ25 | |
| 200 | 380 | 380 | 360 | 310 | 278 | 34 | 12-Φ25 | |
