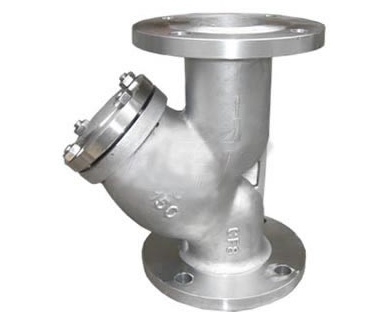

SG41H美标Y型过滤器

更新时间:SG41H美标Y型过滤器

已被浏览:

详细介绍

一、SG41H美标Y型过滤器产品概述

        SG41H美标Y型过滤器采用MFG标准设计制造,试验与检验符合AIP1598。外型结构与国标Y型过滤器基本相似,法兰连接尺寸采用ANSI B16.5标准。制造压力在150LB-2500LB,主要用于过滤管道中的机械杂质,以保护设备管道上的配件免受磨损和堵塞;

       SG41H美标Y型过滤器是除去液体中含有固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作和运转,达到稳定工艺过程、保障安全的作用。另外美标Y型过滤器对提高产品质量也有着十分重量的意义,GL41H美标Y型过滤器适用于蒸汽,空气、煤油、水、弱腐蚀性气体、液体。

        主要特点:通流快速,故压力损失小,抗污性强,排渣方便。
二、SG41H美标Y型过滤器主要技术标准
1、设计与制造符合MFG标准。
2、试验与检验符合API598。
3、结构长度符合MFG标准。
4、法兰尺寸符合ANSI B16.5技术要求。

三、SG41H美标Y型过滤器主要性能规范表

磅级

150Lb

300Lb

600

试验压力

壳体试验

3.0MPa

6.5MPa

15MPa

适用温度

-29~425℃

适用介质

水、油、天然气

四、SG41H美标Y型过滤器主要零部件材料表

零件名称

材料

阀体

碳钢、不锈钢

滤网盖

碳钢、不锈钢

滤芯网

不锈钢

密封件材质

柔性石墨、聚四氟乙烯

五、SG41H美标Y型过滤器主要连接尺寸表

口径

(in)

ANSI法兰连接

螺纹连接

B

C

滤网面积cm2

150LB

300LB

600LB

A

A

A

A

1/2"

127

127

130

75

70

110

27

3/4"

145

150

150

80

80

130

43

1"

154

160

160

90

90

150

73

11/4"

180

180

200

110

130

235

135

11/2"

200

210

230

120

147

260

164

2"

230

240

250

140

180

320

251

21/2"

290

290


210

200

325

327

3"

310

310



205

330

361

4"

315

351



255

405

545

5"

410

401



315

510

843

6"

473

478



345

560

1117

8"

593

600



440

710

1909

10"

730

730



503

760

2010

注:12"-20"可与本公司商洽生产

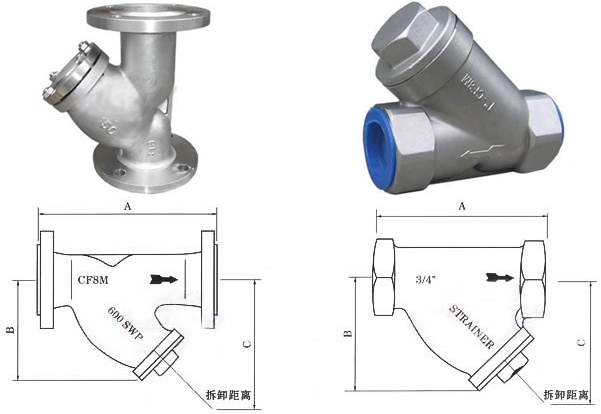

六、SG41H美标Y型过滤器主要结构图


客户订货须知:

        SG41H美标Y型过滤器主要工作原理:

        当液体或气体通过主管进入滤网后,固体杂质颗粒被阻挡在滤网内,而洁净的流体通过滤网、由过滤器出口排出。当需要清洗时,旋开主管底部排污口螺塞,排净流体,拆卸法兰盖,取出滤网清洗后重新装入即可。因此,使用维护清理极为方便。
